ALTボタンがチャタリングする・・・。
どうもなまずです。
PCゲームで左手キーボードを好んで使用しているのですがRazer Tartarus ProのALTボタンが長押しが効かない、連打のような入力になるという事は度々起きてしまい
クリーナーや接点復活材でだましだまし使ってたのですが面倒なので根本を修理兼改造することにしました。

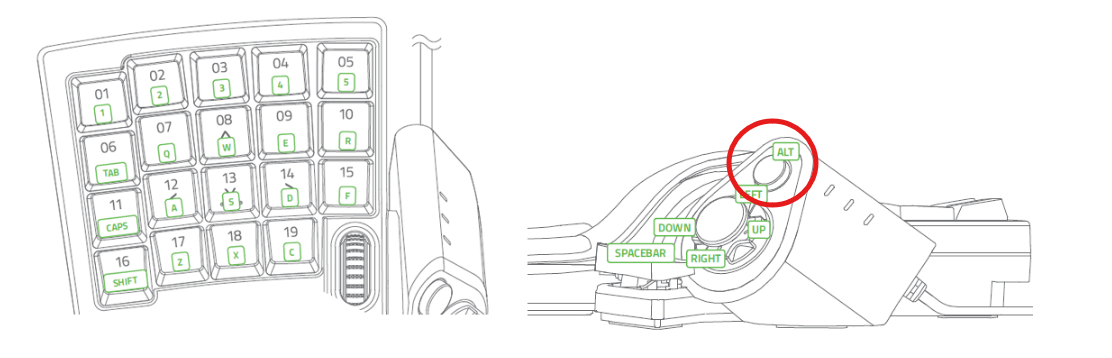

*マニュアルより抜粋。親指ボタンのとこが調子悪い。
分解などについては先人が記事を出してくださっているのでそちらを参考にしています。
では以下が本文です。
前提として
全て自己責任です。
デバイスの分解
はんだの除去とはんだ付けが必要です。
工具やちょっとした技量が必要なのでご注意下さい。
(DIYレベルの技量でできると思いますが”失敗”のリスクは当然あります。)
分解について
下記ブログを参考にさせて頂きました。
簡単！Razer Tartarus V2 Pro の十字キー修理 | カズローグ
目的のALTキーは十字キーと同じ基盤に実装されています。
ALTキーはタクトスイッチ
通常のキーは全く問題ないのに親指キーだけはあまりにも貧弱すぎる。
たぶん原因はこれ。ALTキーのスイッチだけタクトスイッチになっていました。

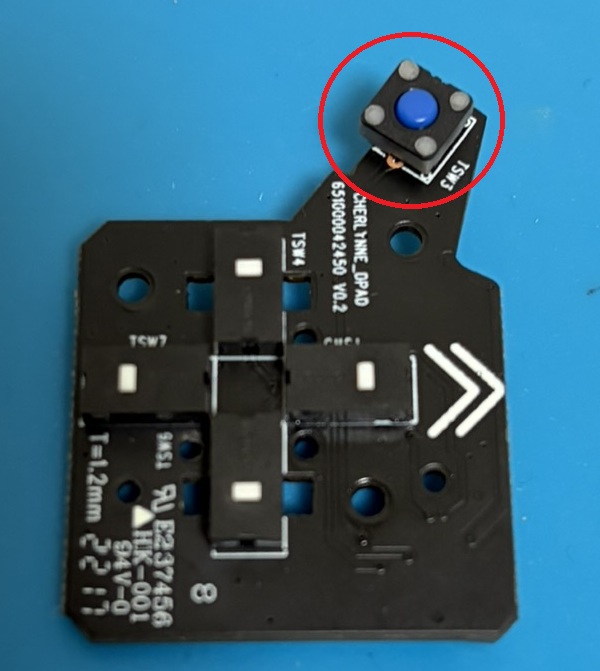

*赤丸部分がALTキー下のタクトスイッチ。十字キー部分はマイクロスイッチ。
タクトキー自体、摩耗によりスイッチ感が無くなるので個人的に好きではありません。
耐久性も相応の為、原因はこのスイッチと判断し改造していきます。
付け替えれるスイッチを探す
基盤の穴のピッチを確認すると"十字キーに使われてるオムロンのマイクロスイッチ"と同じ
ということが分かったのでマイクロスイッチに変えることにしました。

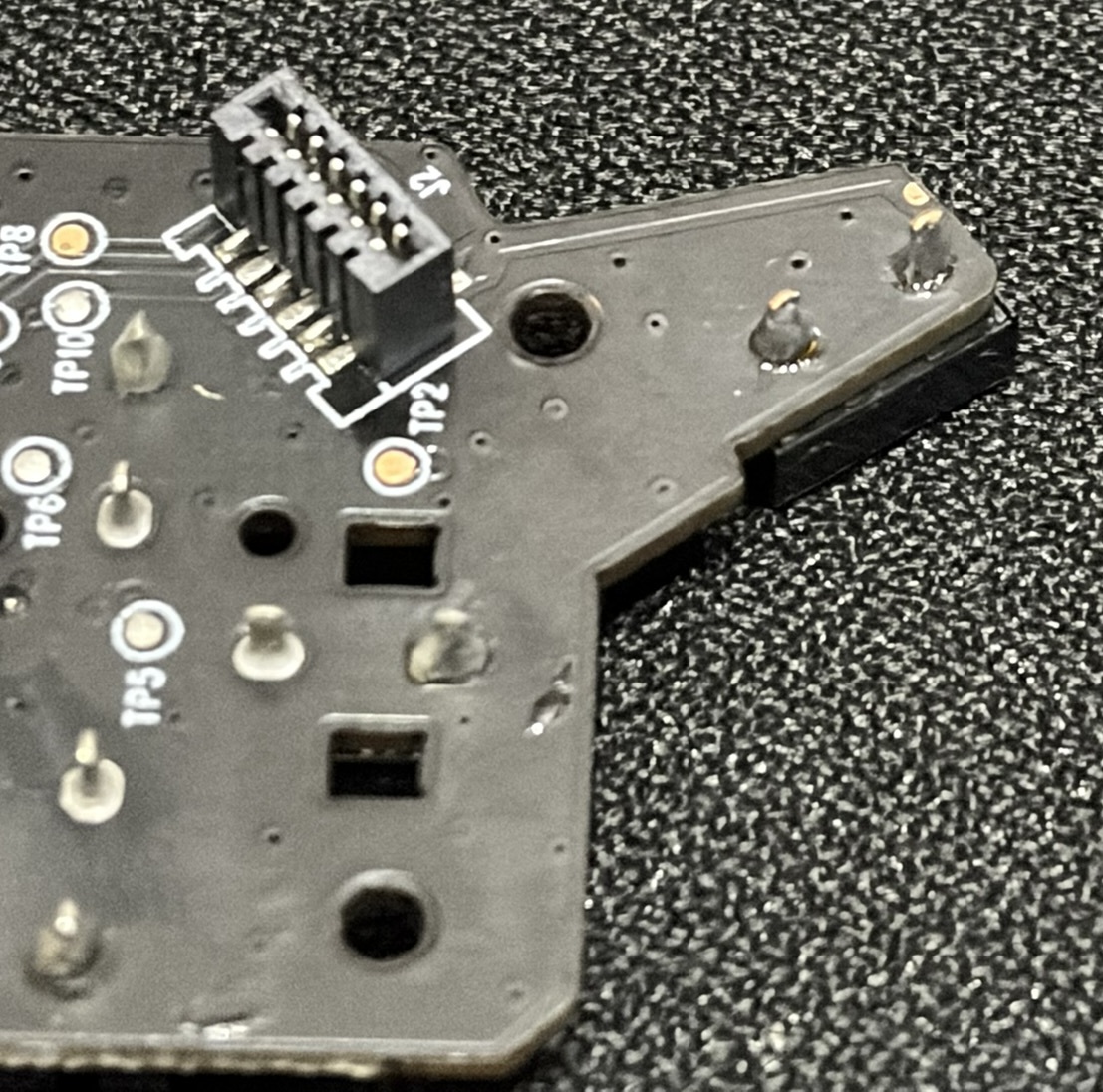

*裏側。十字キーのスイッチと足のピッチが同じ
ここで問題が発生。
オムロンHPのマイクロスイッチのデータシートから探しましたが同型のものが無い！
組み込み向けで工場向けにしか販売していないのでしょうか。
(秋葉原や日本橋などの電子部品屋に行けば見つかるかもしれませんが)
前述の十字キーの修理を書いてくれている方がメルカリで見つけていたのでそちらを購入することにしました。
マイクロスイッチに交換する
無事にスイッチが届き(闇市メルカリを信用できていない)、元のスイッチを除去して取り付けました。
当たり前ですがちゃんとはんだを除去して旧部品外して、新部品へ交換したらはんだ付けは必要です。

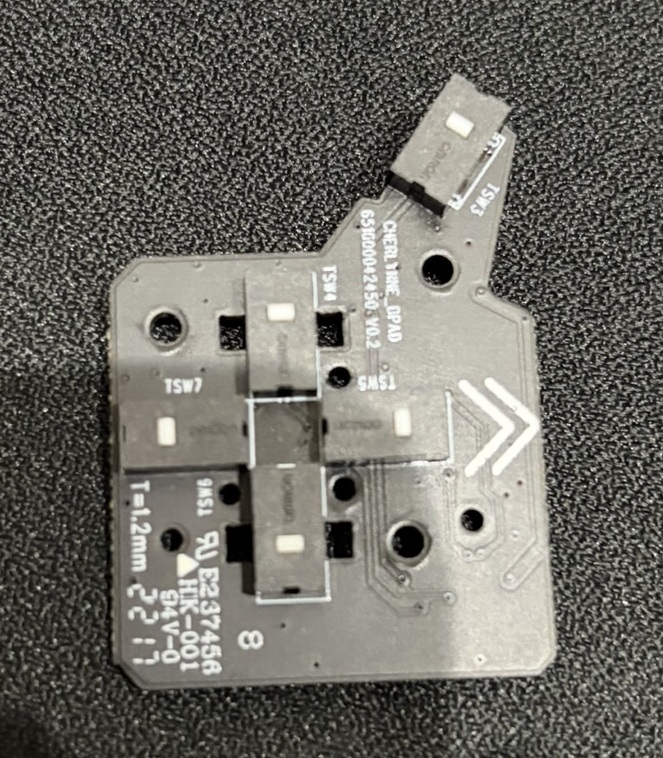

*シルク印刷(白い線)から逸脱してるけどヨシ！
この状態だと、以前よりボタン部分が上にズレてしまっているので対策していきます。
ボタン位置のズレを修正する。
正直そのまま動作確認しても問題ありませんでしたが以前のスイッチとは中央部分が違うので少し調整します。

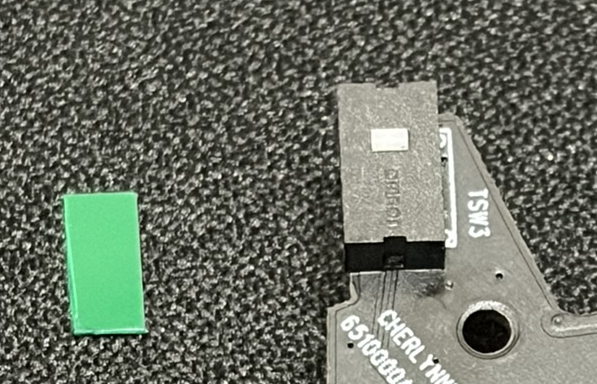

薄くて硬い板を端からボタン部分にかかる長さで用意します。
*ホームセンターで0.5mmのプラスチック板を買い0.3mmまで削りました。
できる限り薄い方が良いのですがボタンに負けない硬さは必要です。

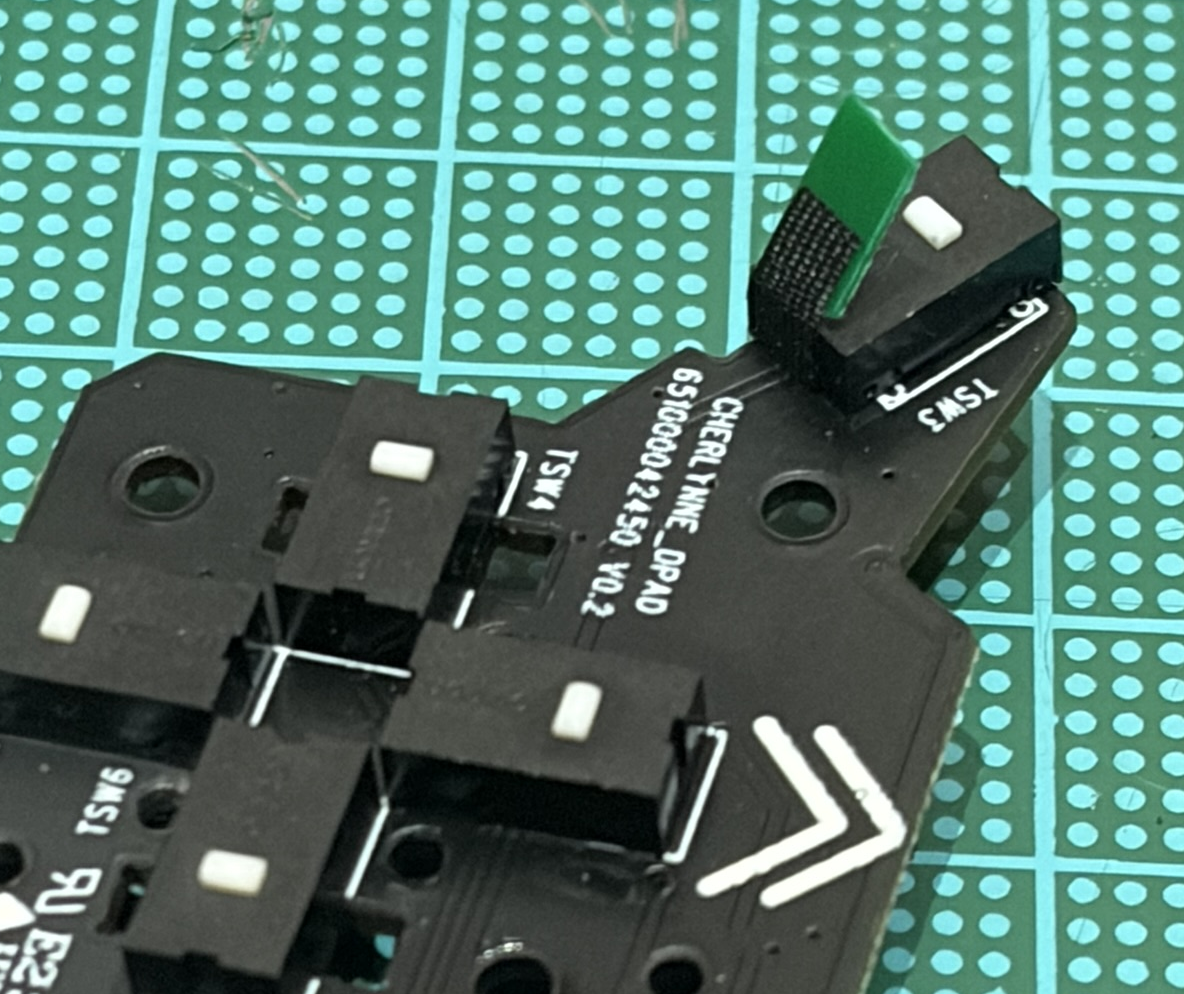

あとはテープで止めて、ボタン部分を直接押さなくても"面積の広い板部分"を押すとボタンが押されるようにしておきます。
この際、カプトンテープが一番いいと思います。
(自分は切らしていたのでアセテートテープで代用しました）
後はきれいに組付けなおして完了です。
最後に
2週間ほど使用していますが好調そのものです。以前よりスイッチ感も改善しました。
実は板なしも試してみたのですが稀にボタンの返りが悪い時があり板を追加しました。
スイッチを押すプラスチック側が十字の出っ張りになっているせいだと思うので板を入れて気に入らなければそちら側を削る方法もありかなと思います。
オムロンのスイッチに関しては採用していることをウリにしている機器があるぐらい信頼性の高い部品だと信じているのでALTキーがタクトスイッチなのはコストの問題だと思います。
むしろ調べても同様の問題が見当たらなかったのでALTキーを頻繁に使うのは自分だけかもしれません。
同じ問題に困ってる人の情報に一助になれれば幸いです。
それでは！
